Özellikler:
- Montaj Kolaylığı: KAR1-HD kaçak akım rölesi, kullanıcılarına kolay montaj imkanı sağlar, bu da kurulum sürecini hızlı ve etkili kılar.
- Ayarlanabilir Açma Akımı ve Zamanı:
- Açma Akımı: 30 mA – 30 A arasında ayarlanabilir (1 mA adımlar ile).
- Açma Zamanı: 20 ms – 5 saniye arasında ayarlanabilir (1 ms adımlar ile).
- Alçak Geçiren Harmonik Filtre:
- Harmonik ve diğer parazit akımlardan etkilenmez.
- 4 farklı filtre seçeneği bulunmaktadır: 3TH harmonik filtre, 21TH harmonik filtre, IEC 60479 harmonik filtre, IEC 62423 harmonik filtre.
- Kuru Kontaklar ve Uyumlu Kumanda:
- Farklı gerilim seviyeleri ve kumanda cihazları ile kullanılabilir.
- Test ve Reset Özellikleri:
- Manuel test reset özelliği.
- Uzak kontrol test ve reset özelliği.
- Mudbus Haberleşme Protokolü:
- Veri transferi ve bütün sacada programları ile uyumlu anlık izleme özelliği.
- Trip Durumunda Kayıt:
- Açma akımı ve açma zamanını saat ve tarih ile birlikte kaydetme özelliği.
- LCD Ekran ve Detaylı Ölçüm:
- Ölçüm değerlerini detaylı olarak gösteren LCD ekran.
- THD ölçümü ve grafik gösterim özelliği.
- Alarm ve Durum Göstergeleri:
- Alarm atama özelliği ve alarm çıkış kontağı.
- Normal çalışma, alarm ve trip durumlarını 3 farklı renk indikatör ile gösterme özelliği.
- Raya Montaj ve Çalışma Sıcaklığı:
- Raya montajı uygun.
- (-10) – (+60) derece çalışma sıcaklığına sahiptir.
- Arıza Bildirim Özellikleri:
- Toroid akım trafosu kablosu bağlantısı kopması durumunda veya toroid akım trafosu arıza durumlarını bildirme özelliğine sahiptir.
Harmonik Filtre ve Röle Tipleri Hakkında Önemli Bilgiler:
- Harmonik filtre, sadece A tipi rölelere eklenebilen bir özelliktir.
- F ve B tipi rölelerde harmonik filtre bulunmaz, çünkü algılama frekansı bu tip rölelerde bu filtre türünü etkisiz hale getirecek şekilde sınırlıdır.

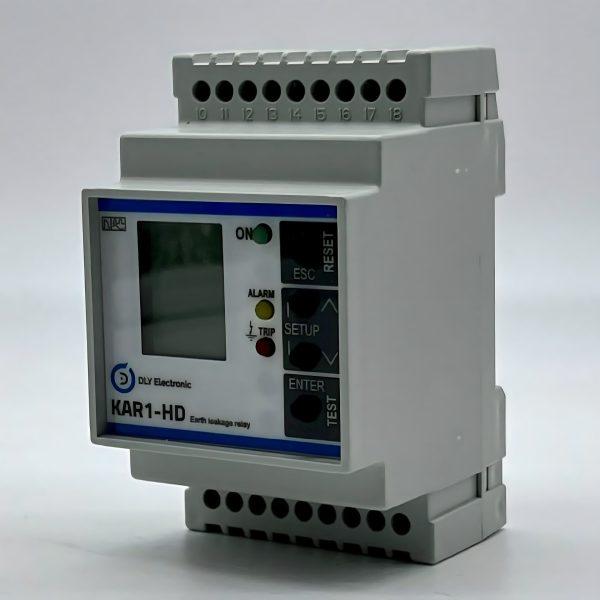

- Video denemeleri, özellikle DLY KAR1-HD-30 A Tipi harmonik filtreli kaçak akım rölesinin başarılı bir performansa sahip olduğunu göstermektedir.
Bu özellikler, DLY KAR1-HD rölesini endüstriyel ve ticari elektrik sistemlerinde güvenilir bir çözüm haline getirir.
